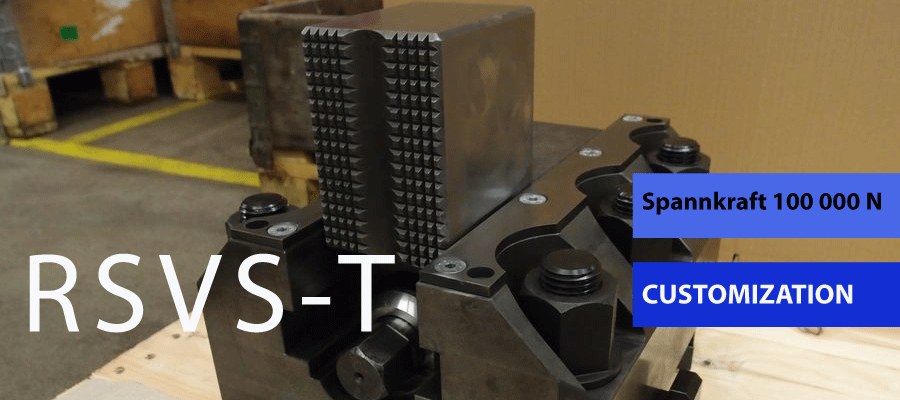

RSVS-T Klauenkasten

Klauenkasten RSVS-T ist stärkere und leistungsfähige Alternative als RSVS Serie. Die innere Komponenten sind erstarken, um Spannkraft über 100 000N zu erreichen. Maximal Anzugsmoment ist 1500 Nm. Minimaler Abstand der T-Nuten für RSVS-T ist 170, Maximaler Abstand ist nicht limitiert.

Ähnlich als bei der RSVS Serie, wir fertigen Körper mit Verriegelungselementen nach dem Wunsch der Kunden - respektive nach der Dimensionen der Planscheibe. Es ist so egal, ob Ihre Planscheibe T-nuten Abstand 170, 180, 200, 250 oder anderer hat. Wie gesagt, wir können die stärkere Serie von RSVS-T karussell Spannstöcke für jeden T-nuten Abstand liefern, der grösser als 170 mm ist.

Für kleinere Abstände dient RSVS Serie. Die untere Fläche der Klauenkasten ist mit Verriegelungselementen ausgestattet. Es ist sehr wichtig alle Klauenkasten auf die Planscheibe mit Verriegelungselementen zu sichern und alle 6 Schrauben festzuziehen. Klemmschraube hat äußer Sechskant 32 mm. Spannhub ist 110 mm. Wir empfehlen alle Klauenkasten mit gleichem Anzugsmoment zu spannen mit einem Drehmomentschlüssel. Es gibt viele Hersteller von verschiedenen Drehmomentschlüsseln, wir fertigen dafür keine.

Wir liefern üblicherweise die Klauenkasten inklusive harten Backen, allen Verriegelungselementen und oberen Gleitplatten - die auch als Stützpunkt für Werkstücke dienen können. Wir sind auch fähig atypische harte Backen sondern auch weiche Backen zu fertigen. Harte Backen dienen vornehmlich für eine Aufspannung des Rohstoffes. Diese Backen haben sehr harte Zähne, die in das Werkstück sicher und fest anbeißen. Ansonsten mit weichen Backen können Sie sehr gute Ergebnisse in Genauigkeit und Kreisform erzielen. Präzise Führung der Backe im Körper zusammen mit auswechselbaren harten und weichen Backen ist eine starke kombination für sichere und genaue Aufspannung. Hochwertige Materialkombination der Backe und Körper bringt lange Lebensdauer und problemlose Funktion.

FOTOGALERY - KOMPAKT BACKE

FOTOGALERY- EINGETEILT BACKE

Specification
• Spannkraft 100 000 N
• Minimaler Abstand der T-Nuten 170 mm, maximaler Abstand der T-Nuten keine Einschränkungen auf Bestellung
• Möglichkeit einer anormalen Dimensionen
